ちょっと、そこ！バッチングプラントサイロのサプライヤーとして、私は最近、これらのサイロ内の材料のレベルを測定する方法について多くの質問を受けています。これは効率的なバッチ処理プラントを運営する上で重要な側面であるため、このトピックについていくつかの洞察を共有したいと思いました。
まず、バッチ処理プラントのサイロ内の材料レベルを測定することがなぜそれほど重要なのでしょうか?正確なレベル測定はいくつかの点で役に立ちます。これにより、生産の遅延につながる可能性があるバッチ処理中に材料が不足することがなくなります。また、こぼれや潜在的な安全上の危険を引き起こす可能性のある過剰充填の防止にも役立ちます。さらに、在庫管理が改善されるため、資材の購入をより効果的に計画できます。
ここで、バッチ処理プラントのサイロ内の材料レベルを測定するさまざまな方法を見てみましょう。
1. 機械式レベルセンサー
最も古くて簡単な方法の 1 つは、機械式レベル センサーを使用することです。これらのセンサーは、材料との機械的接触の原理に基づいて動作します。たとえば、パドル ホイール センサーには小さなパドルがあり、接触している物質がない場合には自由に回転します。材料レベルが上昇してパドルに接触すると、パドルは回転に抵抗し、この変化がスイッチによって検出されます。次に、スイッチはそのレベルに物質が存在することを示す信号を送信します。
別のタイプの機械センサーは振動フォークです。特定の周波数で振動する 2 本の突起で構成されています。材料が突起を覆うと振動周波数が変化し、この変化を材料レベルの検出に使用します。
機械式センサーは比較的安価で、取り付けも簡単です。ただし、いくつかの制限があります。センサー上に蓄積した物質の影響を受ける可能性があり、誤った読み取り値が発生する可能性があります。また、場合によっては、センサー部分の機械的動作が研磨性物質や粘着性物質によって損傷を受ける可能性があります。
2. 超音波レベルセンサー
超音波センサーは音波を使用してセンサーと材料表面の間の距離を測定します。センサーは超音波パルスを発します。超音波パルスは空気中を伝わり、材料に当たると跳ね返されます。パルスが戻ってくるまでの時間を測定することにより、センサーは材料表面までの距離を計算し、材料レベルを決定できます。
超音波センサーの利点の 1 つは、非接触であることです。つまり、物質と直接接触しないことです。そのため、粘着性や研磨性のある材料など、幅広い材料のレベルの測定に適しています。また、リアルタイムのモニタリングに役立つ継続的なレベル測定も可能です。
ただし、超音波センサーは、サイロ内の温度、湿度、ほこりなどの要因の影響を受ける可能性があります。粉塵が多いと超音波が吸収または散乱され、測定値が不正確になる可能性があります。また、サイロ内に障害物や凹凸があると音波の反射を妨げ、誤差の原因となることがあります。
3. レーダーレベルセンサー
レーダーセンサーは超音波センサーと同様の原理で動作しますが、音波の代わりに電波を使用します。センサーはマイクロ波信号を発し、この信号は材料表面に向かって伝わり、反射されて戻ります。反射信号の時間遅延と周波数シフトを分析することにより、センサーは材料表面までの距離と材料レベルを決定できます。
レーダーセンサーは精度が高く信頼性が高いです。超音波センサーに比べて、温度、湿度、塵埃などの環境要因の影響が少ないです。高圧、高温環境でも使用できます。
レーダー センサーには、非接触レーダーと誘導波レーダーの 2 つの主なタイプがあります。非接触レーダーセンサーはサイロの上部に取り付けられており、離れた場所からレベルを測定します。一方、誘導波レーダーセンサーは、サイロ内に伸びるプローブを使用します。マイクロ波信号はプローブに沿って伝わり、材料表面からの反射が検出されます。
レーダー センサーは超音波センサーや機械式センサーよりも高価ですが、特に正確なレベル測定が重要な大規模なバッチ処理プラントでは、その精度と信頼性によりコストが正当化されることがよくあります。
4. 静電容量式レベルセンサー
静電容量センサーは、2 つの電極間の静電容量の変化に基づいて機能します。センサーは電極と参照電極で構成されます。材料レベルが変化すると、電極間の誘電率が変化し、それにより静電容量が変化します。センサーはこの静電容量の変化を測定し、それをレベル測定値に変換します。
静電容量センサーは、導電性材料と非導電性材料の両方のレベルの測定に適しています。これらは比較的シンプルで、さまざまなアプリケーションに使用できます。ただし、材料の水分含有量や静電気などの要因の影響を受ける可能性があり、静電容量の測定値が変動する可能性があります。
5. ロードセル
ロードセルは、サイロ内の材料レベルを測定するための別のアプローチです。材料の高さを直接測定する代わりに、ロードセルはサイロとその内容物の重量を測定します。サイロは、本質的に力変換器であるロードセルに取り付けられます。材料がサイロに追加またはサイロから削除されると重量が変化し、ロードセルはこの力の変化を電気信号に変換します。
サイロの空の重量を知ることで、材料の重量を計算でき、そこから材料の体積とレベルを推定できます。ロードセルは、サイロの形状やサイズに関係なく、サイロ内の材料の総量を正確に測定します。
ただし、ロードセルは他のセンサーに比べて設置費用が高くなります。また、正確な測定値を確保するには、慎重な校正とメンテナンスも必要です。サイロの不均一な荷重や移動は、測定の精度に影響を与える可能性があります。
バッチングプラントのサイロに適したセンサーの選択
バッチ処理プラントのサイロ用のレベル測定センサーを選択するときは、いくつかの要素を考慮する必要があります。
- 材料の種類：素材が異なれば、研磨性、粘着性、導電性などの特性も異なります。たとえば、研磨材を扱う場合は、機械式センサーよりもレーダーや超音波などの非接触センサーの方が適している可能性があります。材料が導電性の場合は、静電容量センサーが適している可能性があります。
- サイロのサイズと形状: サイロのサイズと形状もセンサーの選択に影響を与える可能性があります。大きなサイロでは、広い面積をカバーできるロードセルまたは非接触センサーの方が適切な場合があります。不規則な形状のサイロの場合は、高さを測定するセンサーよりも重量を測定するセンサー (ロード セルなど) の方が正確である可能性があります。
- 環境条件: サイロ内の温度、湿度、ほこりのレベルは、センサーの性能に影響を与える可能性があります。たとえば、粉塵の多い環境では、レーダー センサーの方が超音波センサーよりも信頼性が高い場合があります。

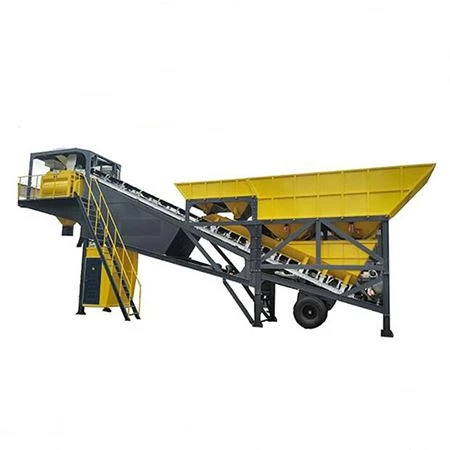

バッチングプラントサイロのサプライヤーとして、私はお客様の特定のニーズに適したレベル測定ソリューションを選択することの重要性を理解しています。探しているかどうかバッチングおよび混合プラント、中央混合コンクリートバッチプラント、または移動式コンクリートバッチプラント、サイロに最適なレベルセンサーの選択をお手伝いします。
当社は、バッチ処理プラントがスムーズかつ効率的に稼働することを保証するために、幅広いサイロおよびレベル測定ソリューションを提供しています。当社の製品についてさらに詳しく知りたい場合、またはサイロに適したレベル測定方法の選択についてサポートが必要な場合は、お気軽にお問い合わせください。私たちはバッチングプラントサイロのあらゆるニーズをお手伝いします。
参考文献
- 『レベル測定技術ハンドブック』John W. Doebelin著
- 『プロセス計測および制御ハンドブック』Betty L. Oppenheim 著
したがって、バッチ処理プラントのサイロを検討している場合、またはレベル測定のサポートが必要な場合は、当社にお問い合わせください。お客様のご要望について喜んで話し合い、最適なソリューションを見つけさせていただきます。
